– La tipografia di Morse

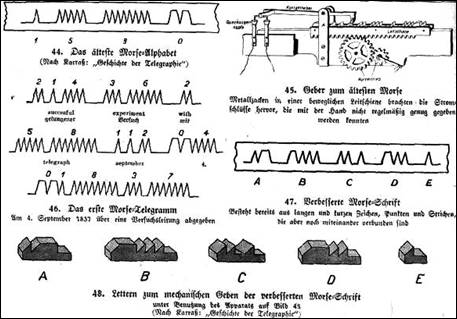

Questa immagine, abbastanza frequente nei
trattati ottocenteschi di telegrafia, richiederebbe (e richiederà) un’analisi
molto approfondita. Per intanto basterà notare, in basso, i “tipi” delle prime cinque
lettere dell’alfabeto, simili ai comuni caratteri tipografici di piombo. Con un
po’ di attenzione questi caratteri si intravedono sistemati nel carrello della
“tipografia” in alto a destra. Il funzionamento è abbastanza intuitivo: girando
la manovella il carrello portacaratteri avanza verso sinistra e la sagoma a
denti di sega di questa specie di “compositoio” guida una leva che, oscillando,
apre e chiude “a tempo” (timing Morse) i contatti (a gocce di mercurio) che si
vedono sulla sinistra.
