14 – L’altalena di Beccaria (13.5.2008)
Un altro diffusissimo gioco didattico ormai

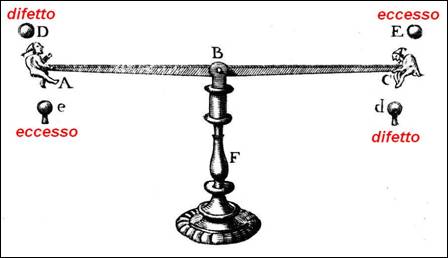

sparito dai nostri laboratori di fisica era l’altalena elettrica (vedi immagini, rispettivamente da Beccaria 1772, Tav.
V, e da internet).
Agli estremi della bacchetta di vetro AC, imperniata in B, si collocano due pupazzi dorati, privi di spigoli (per limitare la dispersione delle cariche).
Queste statuine possono oscillare tra le quattro sfere E, e (eccesso) e D, d (difetto). La bottiglia di Leida
di sinistra spande un “fuoco elettrico”
in eccesso (campo elettrico positivo);
quella di destra invece ne spande uno in difetto (campo elettrico negativo).

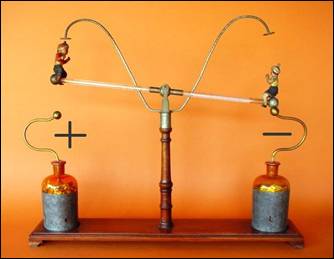

Supponiamo che in un dato istante (foto a destra) entrambi i pupazzi siano
elettrizzati in meno: quello di destra perché a contatto di d, e quello di sinistra perché a
contatto di D. Subito dopo la statuina di sinistra verrà attratta da e, mentre quella di destra “tradurrà” ossia trasporterà in D (attraverso
il conduttore di ottone piegato) la carica in meno. Proseguendo il ciclo il
pupazzo di destra tornerà in basso, mentre quello di sinistra (tramite lo stesso conduttore di ottone)
tradurrà la carica in più da e a E.
Il moto, si badi bene, non è “perpetuo” (a differenza del sistema Zamboni) perché il ciclo dura finché le
bocce non si scaricano (presumibilmente
alcune ore); inoltre, osserva molto acutamente Beccaria (pag. 366), c’è
l’interazione tra il movimento dovuto alla gravità e quello dovuto
all’elettricismo che complica alquanto l’analisi del sistema. Col primo la
velocità è massima quando l’oscillazione pendolare è
nel punto più basso, col secondo è massima nei due “finecorsa”.
N.B. – Ringrazio
